Дробеметный барабан AH-3

Схема выброса дроби

Техническое описание

Дробеметный барабан AH-3 предназначен для очистки мелких и средних отливок, поковок, штамповок и заготовок.

Установка оснащена двумя дробеметными турбинами типа ABR-380. Турбина имеет аксиальную шестилопастную конструкцию с гравитационным подводом дроби и с механическим предварительным ускорителем, таким образом обеспечивается точная дозировка и установка направления выброса дроби. Загрузка происходит вручную или с помощью гидравлического загрузчика, обеспечивающего подъём и опрокидывание очищаемых деталей. Конвейер обеспечивает галтовку очищаемых деталей в процессе дробеметной обработки, при этом абразивный материал очищает всю их поверхность.

В целях достижения оптимальной чистоты поверхности возможна регулировка дозы абразива, времени обработки и частоты оборота дробеметной турбины. Скорость выброса абразивного материала может быть уменьшена или увеличена путём изменения скорости вращения турбины.

Изолированная рабочая камера машины с внутренней стороны имеет покрытие из износостойкой марганцовистой стали.

Двери обеспечивают совершенную защиту от случайного выброса дроби из камеры.

Закрытую и непрерывную рециркуляцию дроби обеспечивают: шнековый конвейер, ковшовый элеватор, система очистки дроби, работающая по принципу аспирации дроби и выдувания сора, и дозировочный клапан, с помощью которого дробь возвращается к дробеметной турбине.

По окончании очистки и последующего автоматического открытия дверей, очищенные детали извлекаются из рабочей камеры путём обратного вращения барабана.

Для аспирации и сепарации образовавшейся во время очистки пыли служит картриджное пылеотделительное и пылеотводное устройство с вентилятором, шумоглушителем и трубопроводом.

Работа машины производится в автоматическом режиме, но на случаи сервисных работ предусмотрена возможность ручного управления.

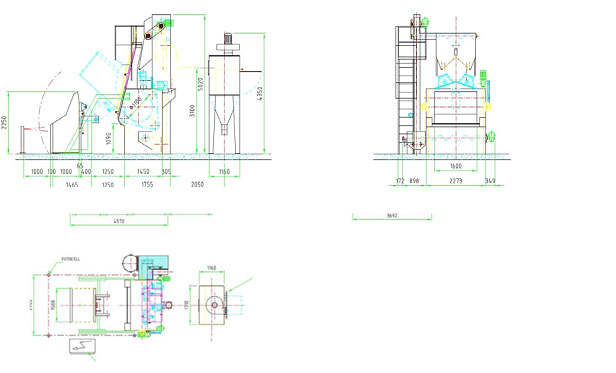

Схема размещения установки с габаритами
